部品実装P-Flex™
フレキシブル基板 P-Flex™ 部品実装サービス
P-Flex™のICチップ、LED、抵抗、コネクタなどの部品実装サービスです。温度センサーを実装し、温度センシングモジュールとしてご利用頂いているケースなど、部品実装P-Flex™は各種メーカー様でご利用頂いております。
弊社では、P-Flex™に部品を実装し、実装済み基板として完成した状態でのお届けを行っております。
部品実装の注文はこちら

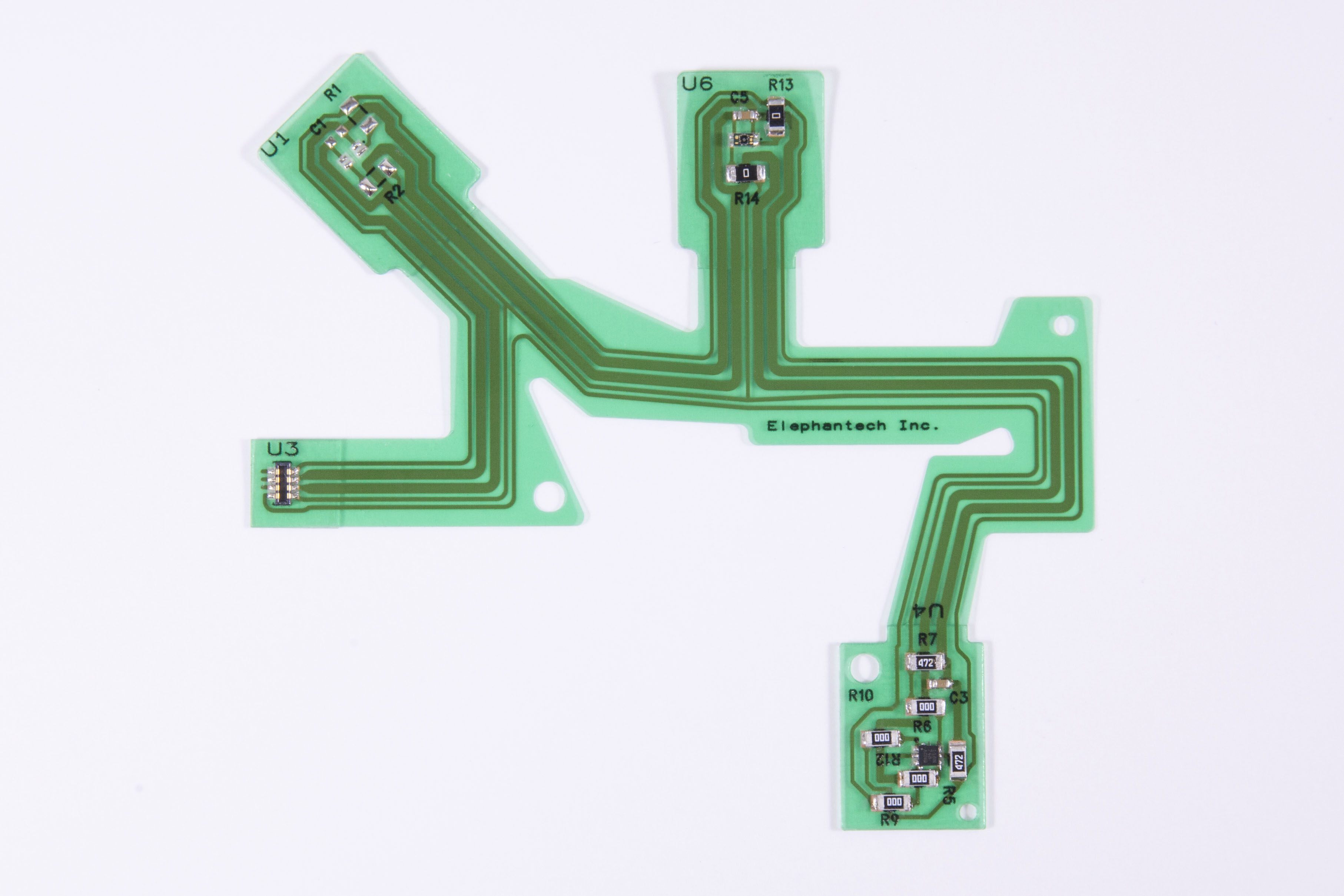

P-Flex™ センサーモジュール（PET基板）
標準対応範囲
- チップ部品実装（最小1005M, 0402サイズ）
- QFP, QFNパッケージ実装（最小0.5mmピッチ）
- コネクタ実装（最小0.5mmピッチ）
- 補強板貼り付け
- コネクタ部へのNi-Auめっき仕上げ
※ 上記以外の狭ピッチ部品、上記に含まれない追加工などは別途ご相談下さい
コネクタ
パッドが最小線幅 200μm、最小線間 200μm のコネクタであれば対応可能です。ピッチ 0.4mm 以上の 大きさのほとんどのコネクタが利用できます。
- 剥がれ防止のため、挿入後ロック機構を備えたコネクタを推奨しています。
- 繰り返しの抜き差し回数について仕様はありませんが、10回以内を目安としてお使いください。
- ご使用予定のコネクタに適した厚みとするための補強板が必要な場合別途ご相談ください（総厚0.3mm対応）。
なお、2017年11月時点で配布しているサンプルの端子部は、ヒロセ電機社製FH12（1.0mmピッチ、6ピン）に適合する形状となっています。
P-Flex PETの部品実装
P-Flex PET は、ポリイミド基板の P-Flex PI に比べると耐熱性に劣り、部品実装プロセスにも特有の低温はんだと温度プロファイルが必要になります。
推奨低温はんだ
P-Flex PET の実装には下表の低温はんだを推奨しています。ご注文いただいた方の内、ご希望の方には現在無料で低温はんだのサンプル品を同梱しています。
| 製造会社 | 千住金属工業株式会社 |
| 製品名 | JOINT PROTECT PASTE |
| 品番 | L20-JPP-JD11-T7R |
| 組成 | Sn-Bi系 |
製造例
| 設計 | エレファンテック |
| 用途 | センサーモジュール |
| 部品点数 | 13 |
| 基板サイズ | 85 x 76 mm |
部品表
| カテゴリ | 品名 | 点数 |
|---|---|---|
| セラミックコンデンサ | GRM188R71C104KA01D | 2 |
| 抵抗器 | RC1206JR-0727RL | 6 |
| 抵抗器 | RC1206JR-074K7L | 2 |
| IC | TMP116 | 1 |
| UVセンサー | VEML6075 | 1 |
| 基板間メザニンコネクタ | Molex 104249-0810 | 1 |
| 設計 | Groove 様 |
| 用途 | ウェアラブル・デバイス |
| 部品点数 | 87 |
| 基板サイズ | 188 x 147 mm |
| 裏板 | 0.5 mm厚 |
部品表
| カテゴリ | 品名 | 点数 |
|---|---|---|
| ジャンパー | 3216 0オーム抵抗 | 14 |
| LED | SK6812 5050 RGB LED | 73 |
画像の基板は以前のバージョンです。
