現在、受注増につき製造ラインのキャパシティが不足しご迷惑をおかけしております。状況を鑑みまして大変勝手ながら、受注体制が整うまで直販でのワンストップ製造サービスを停止させて頂きます。

ワンストップ製造サービス

ワンストップ製造サービスとは

アートワーク設計
FPC製造
部品実装

アートワーク設計・FPC製造・部品実装までワンストップの製造サービスです。

FPCの製造から部品実装まで最短3日(アートワーク設計は除く)。インクジェット印刷による高速・型レスFPC製造技術によって超短納期を実現しました。

アートワーク設計・部品実装なしの注文も可能です。

製造プラン

納期

お手頃プラン

10
日〜

高速プラン

5
日〜

超速プラン

3
日〜

* 検図終了後からの営業日数です

* アートワーク設計・部品実装なしの納期はお問い合わせください

アートワーク起こしから実装まで内製で一貫対応
何かあっても安心の全プロセス国内製造
実装部品の調達代行
自社工場の見学歓迎
その他製造・設計相談も製造のプロがサポート

追加オプション

追加納期
Ni-Auめっき 1営業日
部品調達代行 なし

超短納期を可能にする独自製法(特許取得済)

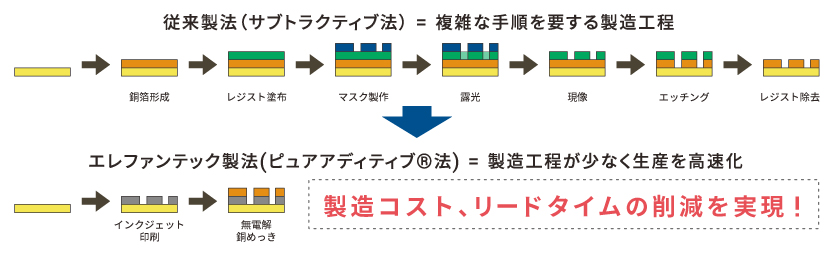

既存の基板製法(サブトラクティブ法)vs 弊社提案製法(ピュアアディティブ®法)

注文と製造の流れ

必要データ

  • 回路図データ
  • 外形データ
  • 部品表
  • 実装指示

事例紹介

事例1:お手頃プラン

基板 フレキシブル基板(標準仕様)
外形サイズ 60 x 20 mm
数量 5 pcs
部品1 EPSON社製 ジャイロセンサー 2個
部品2 セラミックコンデンサ 4個
納期:
10

事例2:高速プラン

基板 フレキシブル基板(標準仕様)
外形サイズ 70 x 60 mm
数量 10 pcs
部品1 ALPS社製 スイッチ 4個
部品2 チップ抵抗 6個
納期:
5

注意事項

  • 納期は検図確認後からの日数です
  • 営業日は弊社カレンダーに従います。弊社HPからご確認下さい
  • 部品調達代行をご希望の場合は指定フォーマットのBOM(部品表)にご記入下さい。
  • 部品調達代行はチップワンストップ又はRSコンポーネンツで即日出荷のものに限ってお受けいたします。
  • 部品調達代行の場合、必要数量の1.5倍(最小購入単位に満たない場合は最小購入単位)の数量を購入しますが、余った部品は返却しかねます
  • 部品ご支給の場合には、必要数量の1.5倍の数量をご支給下さい
  • 部品ご支給の場合には、実装開始日までに部品が揃っていない場合、納期が遅れます
  • 最小部品サイズは0402(1005M)、最小ピッチは0.4mmです
  • 製造枚数が多い場合(目安として270x180mmシート3枚以上)は追加納期を頂きます
  • 部品の実装点数が多い場合(目安として基板1枚あたり10個以上)は追加納期を頂きます
  • 回路図からのアートワーク起こしを想定しておりますので、回路図と外形をご支給頂く必要があります
  • 実装前にフライングプローブテスタによるオープンショートテストを実施し、実装後は目視による検査を行っております

製造仕様

基材 透明耐熱 PET フィルム 50 µm 厚, 125 µm 厚
PI(ポリイミド)フィルム 25 µm 厚
最小パターン幅/間隔(L/S) 200/200 μm(PET 基材のみ 200/150 μmは追加費用・納期で対応)
最小穴径 0.5 mm
外形-パターン最小間隔

0.3 mm

銅膜厚 3 μm(3 µm 以上をご希望の場合は別途ご相談下さい)
最大外形サイズ 388 × 226 mm
配線層 片面のみ
ソルダレジスト塗布
(PET基材向け)
UVインクジェット印刷方式(透明色)
(特殊品として防水グレードのレジスト塗布も対応)
開発品として PET 基材についてはシルクスクリーン印刷による緑色、白色、黒色のレジスト塗布も対応
カバーレイ貼り付け
(PI基材向け)
PIフィルム12.5µm, 接着層15µm
PI基材に対してはカバーレイ貼り付けのみ対応
シンボル印刷 UVインクジェット印刷方式(白色)
表面処理 酸化防止処理、無電解ニッケル金めっき(追加費用・納期で対応)
外形加工 レーザーカット対応
穴加工 レーザーカット対応
補強板 コネクタ部の厚み指定が必要な場合、補強フィルムにより
総厚 200 µm コネクタ, 300 µm コネクタに対応
部品実装部等は厚さ 0.1, 0.3, 0.5, 1.0, 1.6 mm の FR-4 板により対応
その他補強板、電磁波シールドフィルム、両面テープ等対応可能
検査 外観検査 + オープンショートテスト

* 上記以外の製造仕様で製造を希望される際は別途ご相談ください
